Гидрораспределитель 1Р323 АЛ1-34 В220
- Previous
- Next
Гидрораспределитель 1Р323АЛ на номинальное давлении 32 МПа имеет электрогидравлическое управление (литера "А" обозначает пружинный возврат золотника, "Б" - гидравлический возврат золотника)

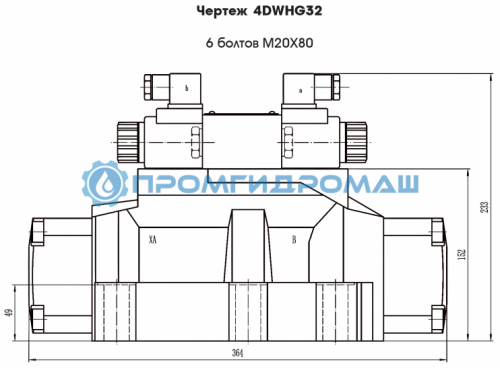

В корпусе гидрораспределителя Ду=32 мм методом литья выполнены каналы для подключения основных линий (Р, Т, А и В - смотри чертёж присоединительных размеров ниже), линий управления (Х- подвод, Y- слив) и дренажной линии L (только для трехпозиционных распределителей с гидравлическим центрированием). Основные линии связаны с пятью кольцевыми канавками через отверстия под золотник, при этом сливные канавки в четырехлинейных аппаратах соединены между собой, а в пятилинейных - выведены отдельно (линии Г и Г1). Линии X и Y могут объединяться с линиями Р и Т.
Соединение линий Х-Р в гидрораспределителях 1Р323 возможно только при давлении на входе гидрораспределителя не более чем 25 МПа, в противном случае необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм), который снижает давление управления, и оговаривать при заказе рабочее давление на входе 32 МПа. При соединенных линиях Х-Р для гидрораспределителей 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений по гидросхемам, подпор в сливной линии должен быть меньше чем 1,4 МПа.
Схема гидрораспределителя
Как оформить заказ
Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».
Быстрый заказ
Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.
Оформление заказа в стандартном режиме
Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.
Доставка
В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ. Подробнее об условиях доставки читайте в разделе «Доставка».
Оплата
Выберите оптимальный способ оплаты. Подробнее о всех вариантах читайте в разделе «Оплата»
Покупатель
Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться менеджеру.
Оформление заказа
Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».
Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.
Рассчитаться за покупку гидрооборудования можно любым, удобным для вас способом.
Можно оплатить товар:
- Наличными
- Переводом на расчетный счет компании «ПромГидроМаш»
- Оплата картой: Visa, Мир, Mastercard.
При заказе товара на сайте нужно заполнить несколько полей: имя, телефон, e-mail.
При больших объемах закупок возможна рассрочка. Постоянным клиентам мы предоставляем скидки, регулярно проводим приятные акции.
ООО «ПромГидроМаш» осуществляет доставку гидротехнического оснащения, комплектующих и расходных материалов по Екатеринбургу, Уралу, всей России.
Варианты доставки:
- Самовывоз — вы можете забрать оплаченный товар со склада самостоятельно.
- Развоз покупок по Екатеринбургу — нашим собственным транспортом или курьерской службой. Стоимость услуги 500 рублей, при размере покупки свыше 50 тысяч руб. — бесплатно.
- Отправка товаров по районам России — надежными транспортными компаниями.
При обслуживании региональных покупателей мы бесплатно доставляем товар до терминала ТК, в конечном пункте клиент сможет сам забрать доставленный груз.
Задать вопрос
Характеристики
|
Применяемость
|
Спецтехника, Гидравлические маслостанции |
|
Производитель
|
Китай, Hanshang Hydraulic |
|
Конструктивное исполнение
|
Литье, фосфатирование поверхности |
|
Размеры
|
32 |
|
Гидравлическая схема
|
34 |
|
Температура окружающей среды
|
от -30 до +80 |
|
Номинальное давление
|
32 |
|
Расход рабочей жидкости
|
500 |
